本机适用于土工布、橡胶、塑料、薄膜、管材、纤维、纸张、线缆、安全带、鞋类、胶带、金属及非金属等多种材料，可进行拉伸、压缩、弯曲、撕裂、剥离、剪切、粘合力、拔出力、延伸伸长率等力学性能试验。
在现代工业生产与质量控制体系中，材料的力学性能直接决定了最终产品的安全性和可靠性。特别是对于建筑、桥梁、机械制造等领域普遍的使用的金属材料，其抗拉强度、屈服强度、延伸率等核心指标的测定显得很重要。铸铁作为一种典型的脆性材料，其拉伸断裂行为与塑性金属存在非常明显差异，这对检测设备的精度、稳定性和控制逻辑提出了更为严苛的要求。

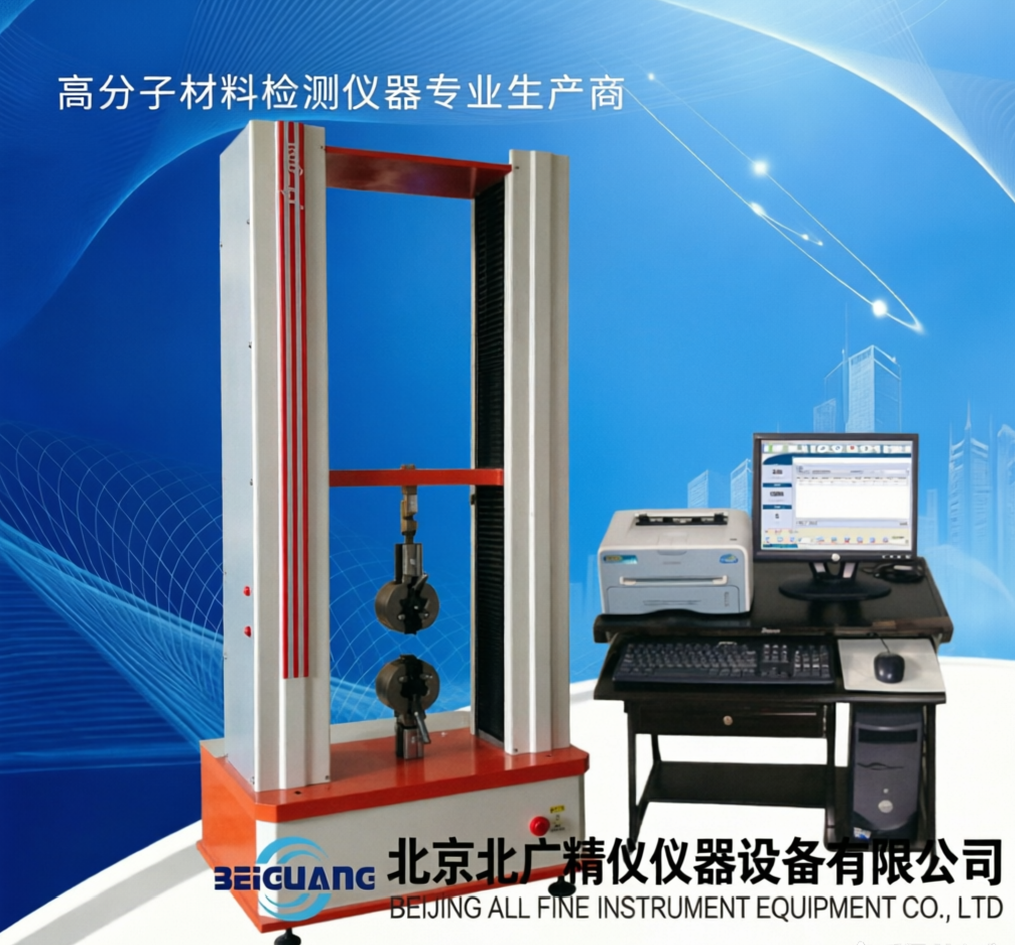

在探讨铸铁拉力强度试验机BWN-10KN的具体参数之前，我们第一步需要理解为何铸铁检测需要特定的设备配置。铸铁（包括灰铸铁、球墨铸铁等）在拉伸试验中表现出明显的脆性断裂特征，即断裂前无明显塑性变形，断裂过程迅速。这在某种程度上预示着试验机一定要具有极高的数据采样频率，以捕捉断裂瞬间的最大力值（Fm）和断裂点坐标，否则极易因数据丢失导致测试结果偏低。
此外，铸铁试样的加工精度（如平行长度、标距、过渡圆弧）对测试结果影响极大。因此，试验机的夹具同轴度、力值传感器的线性度和整机刚度都一定要达到一定标准。BWN-10KN型号的设计初衷，正是为满足这类高精度、高动态响应的测试需求，其适合使用的范围不仅限于铸铁，还涵盖了各类金属板材、棒材以及高分子复合材料的综合力学性能评估。
容量分段：具备全程七档自动切换功能，档位包括× 1，× 2，× 5，× 10，× 20，× 50，× 100。
数据采样：采用高精度24 bits A/D转换器，取样频率高达200Hz，确保数据不丢失。
速度控制范围：0.01~500 mm/min，满足多种材料的速率敏感性测试需求。
显示与操作：配备测试软件计算机屏幕显示系统（UTM107+WIN-XP测试软件）。
安全保护：集成过载紧急停机装置、上下行程限定装置、漏电自动断电系统及自动断点停机功能。
铸铁拉力强度试验机BWN-10KN的卓越性能，很大程度上得益于其底层控制管理系统的硬件选型与架构设计。该设备摒弃了传统的单片机控制方案，转而采用更为先进的ARM+CPLD处理器平台，这为设备的高速运算和精准控制提供了坚实的物理基础。
1. 核心处理单元控制管理系统以高达72MHz主频的ARM Cortex-M3处理器为核心，配合CPLD（复杂可编程逻辑器件）协同工作。这种架构赋予了设备强大的实时运算能力和逻辑控制能力。在处理复杂的PID（比例-积分-微分）闭环控制算法时，可以在一定程度上完成微秒级的响应速度，有很大成效避免了试验过程中也许会出现的“飞车”现象，确保了试验人员的安全。
2. 数据采集与通信在数据采集方面，设备具备6通道同步数据采集能力，包含3个模拟通道和3个数字通道。其通频带不低于20Hz，采样分辨力大于300,000码。这种高带宽、高分辨率的采集能力，使得设备能够真实还原材料在受力过程中的每一个微小变化。在通信方式上，控制器与上位机（电脑）采用USB2.0通讯协议。相比传统的RS232接口，USB2.0具备更高的传输速率和更强的抗干扰的能力，确保在强电磁干扰环境下，数据传输依然稳定可靠，且方便连接台式电脑或便携式笔记本电脑。
3.机械传动与执行机构设备的机械部分配置直接决定了其常规使用的寿命和测试精度。根据配置清单，该设备在关键传动部件上选用了国际知名品牌：
传感器：选用美国传力（Transcell）品牌，确保了力值测量的源头准确性。
传动部件：采用台湾ABBA品牌的滚珠丝杆，配合德国扭卡特（Torskat）减速机和浙江纳川的步进驱动系统。这套组合保证了传动的平稳性、低噪音以及高重复定位精度，使得中联板的调整具备快速粗调与慢速微调的双重功能，极大地方便了试样的装夹与对中。
一套优秀的硬件设备必须搭配功能强大的软件系统才能发挥最大效能。BWN-10KN配套的DEPEX3.0万能材料试验机软件，基于VC++开发，不仅运行速度快、资源占用率低，而且在功能设计上最大限度地考虑了用户的实际操作习惯。
1. 多模式控制与自动化测试软件支持定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率等多种控制模式。这种多阶控制模式的灵活性，使得软件能够很好的满足从简单的拉伸测试到复杂的蠕变、松弛等特殊测试要求。测试结束后，系统可自动回归原点并自动储存数据，减少了人工干预，提高了测试效率。
2. 图形化数据分析与可视化软件具备强大的图形解决能力。它支持荷重-位移、荷重-时间、位移-时间、应力-应变等多种曲线的实时动态显示。特别值得一提的是，软件支持多曲线对比功能，用户都能够将不同批次、不一样的材质的测试曲线叠加显示，直观地分析材料性能的差异。在曲线分析过程中，软件提供遍历、缩放、平移等工具，用户都能够精确查看任意时刻的力值、变形量等数据。对于铸铁等脆性材料的测试，这种高精度的曲线回放功能对于确定断裂点位置至关重要。
3. 开放式报表与数据管理数据的输出与管理是试验流程的最后一步，也是出具相关检测报告的关键。软件提供完全开放式的报表编辑功能，用户都能够根据自身需求自定义报表格式。同时，软件内置EXCEL报表编辑功能，支持将测试结果以Excel格式导出，方便用户进行二次数据处理。在数据存储方面，软件采用数据库管理方式，自动保存所有试验数据和曲线。用户可根据文件名、日期、方案等条件进行快速查询和复查，确保了数据的可追溯性。
铸铁拉力强度试验机BWN-10KN的应用领域十分普遍，其测试项目涵盖了从常规力学性能到特殊物理指标的多重维度。根据设备功能清单，其主要可执行以下测试：
拉伸类：拉伸应力、拉伸强度、扯断强度、扯断伸长率、定伸应力、定应力伸长率、定应力力值。
破坏类：撕裂强度、任意点力值、任意点伸长率、抽出力、粘合力及取峰值计算值。
其他力学性能：压力试验、粘合力剥离力试验（90°剥离、180°剥离）、弯曲试验、拔出力穿刺力试验。
2. 特殊测试项目与高级计算指标除了常规项目，设备还能通过软件算法计算出一系列反映材料本质特性的高级指标：
刚性与强度指标：弹性系数（杨氏模量）、比例限、弹性限、屈服点（上、下屈服）、屈服强度。
综合力学参数：抗压强度、任意点定伸长强度、任意点定负荷延伸、延伸率、剥离区间大值/小值/平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重等。
这些丰富的测试项目使得该设备不仅适用于汽车零部件、橡胶塑料、薄膜包装、纺织纤维、电线电缆等非金属材料的检测，同样适用于弹簧钢、不锈钢、铜管、合金材料等金属材料的力学性能评估。
为了保证测试数据的长期准确性和有效性，正确的设备校准与日常维护是必不可少的环节。BWN-10KN设备提供了完善的校准功能，允许用户对力值、位移、大变形等关键传感器进行定期标定。
力传感器校准：用户需准备标准砝码或测力仪。在软件界面选择【重新校准】，输入标准值点（第一点默认为0），通过电机带动横梁运行，在到达标准值时点击【读数据】记录。完成所有点的采集后，点击【保存系数】并重新联机即可生效。
位移与大变形校准：原理与力值校准类似，需输入标准位移值，控制横梁移动至指定位置做数据读取与系数更新。
试样装夹：根据试样尺寸调整横梁位置，正确装夹试样，确保试样轴线与夹具中心线重合，避免偏心受力。
引伸计使用：若需测量弹性模量或规定非比例延伸强度，需正确安装引伸计。在试验达到屈服阶段或规定变形量后，应及时取下引伸计，防止损坏。
关机顺序：试验结束后，应先卸下试样，将横梁降至安全位置，然后在软件中点击脱机，关闭主机电源，最后关闭电脑。
通过其高精度的传感器配置、先进的ARM控制平台、丰富的软件功能模块以及严谨的机械加工工艺，构建了一套完整的材料力学性能测试解决方案。无论是对于脆性材料铸铁的拉伸断裂分析，还是对于高分子材料的拉伸、撕裂、剥离测试，该设备都能提供稳定、可靠的数据支持。对于追求检验测试的数据准确性和实验效率的用户而言，这是一款让人信服的实验室基础设备。
